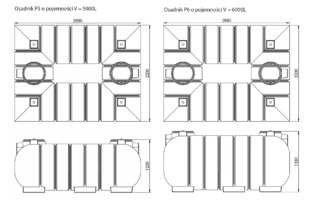

С.3 – 3000 л, С.4 – 4000 л, С.5 – 5000 л, С.6 – 6000 л
Системи збору дощової води використовуються для її зберігання та подальшого використання в побутових та комерційних цілях. Metria YA, задовольняючи потреби своїх клієнтів, розробила та запропонувала системи збору дощової води – від найпростіших рішень до найскладніших. Добре спроектована та ретельно розроблена система збору дощової води може значно зменшити споживання дорогої водопровідної води.
ОСНОВНЕ ОБЛАДНАННЯ
Комплект для дощової води включає:

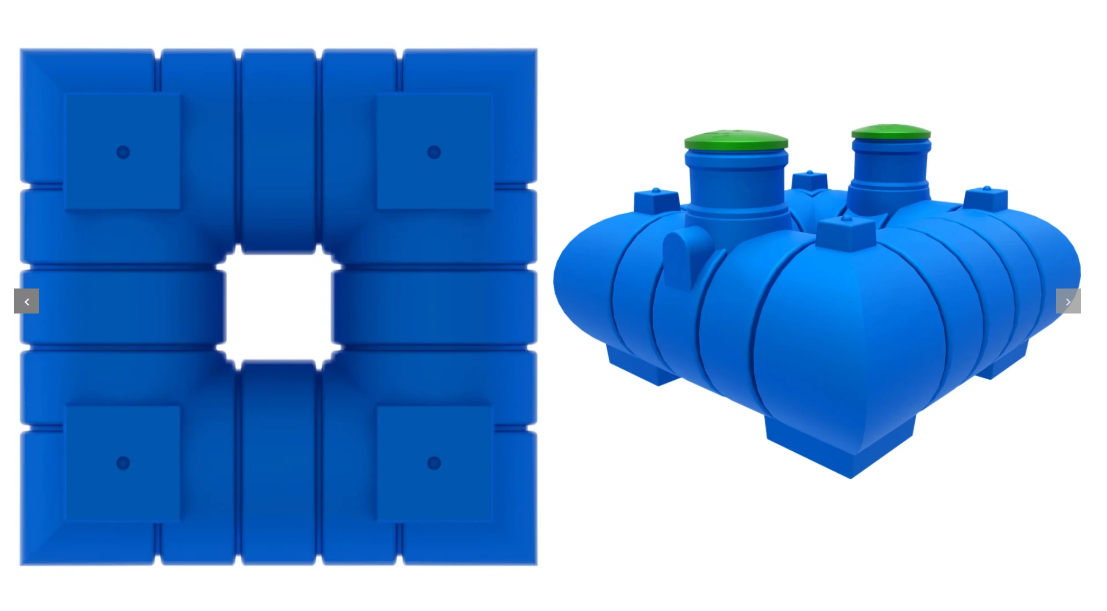

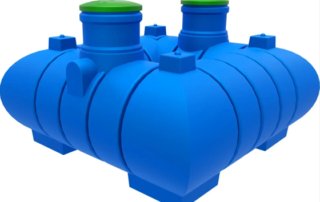

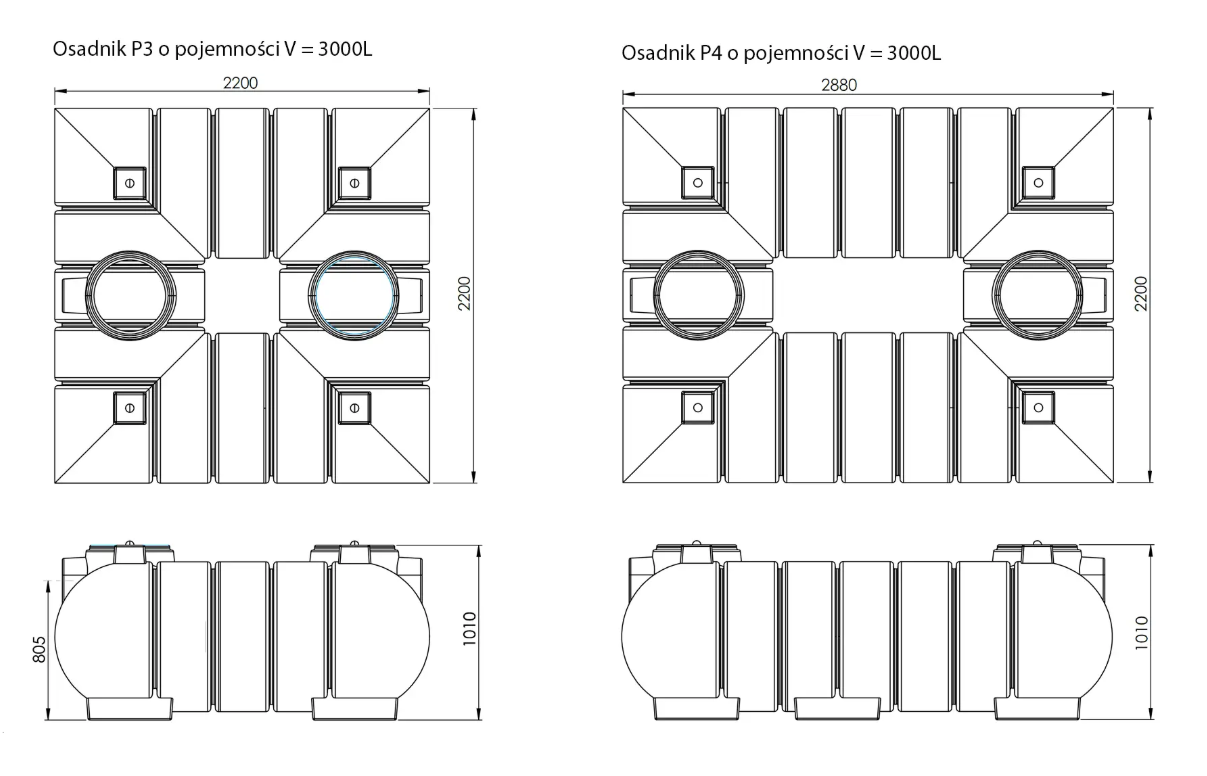

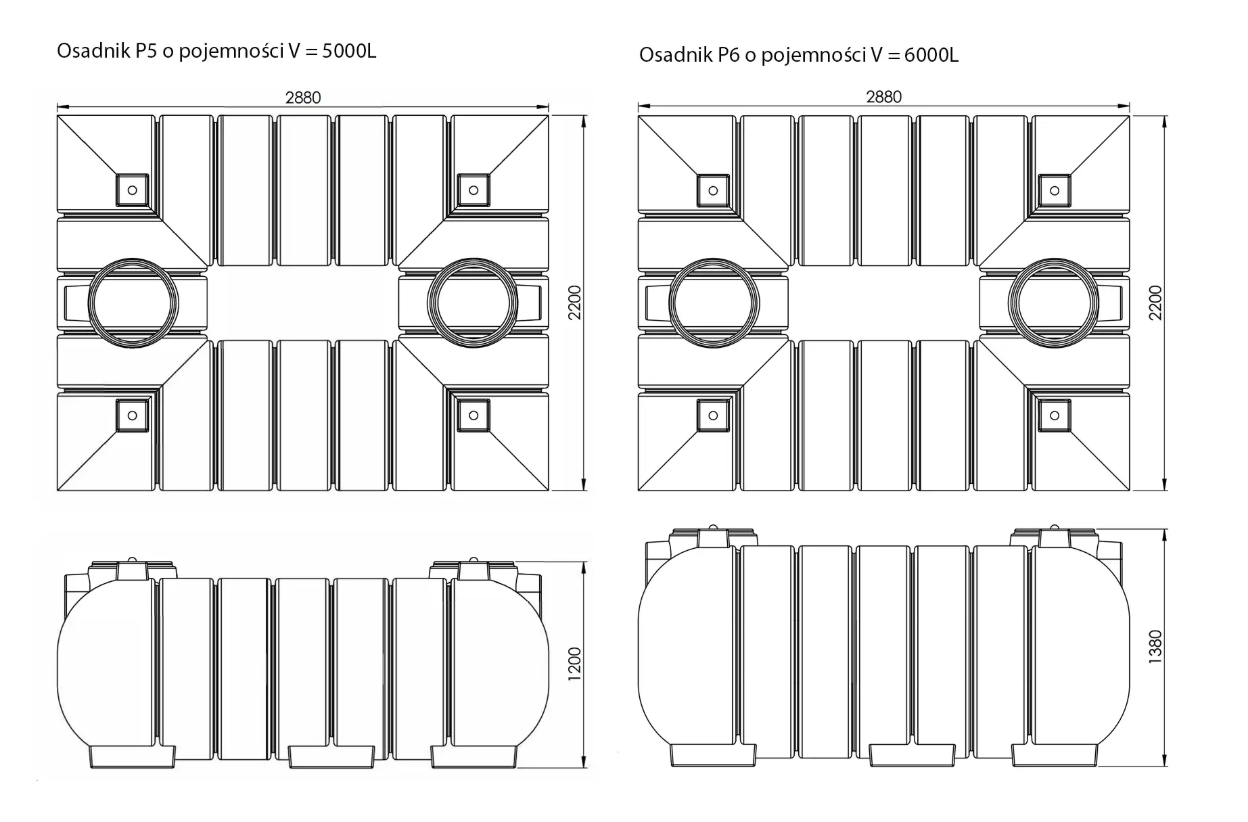

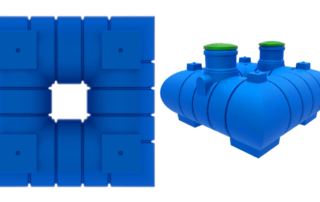

резервуари місткістю 3000 л, 4000 л, 5000 л, 6000 л,

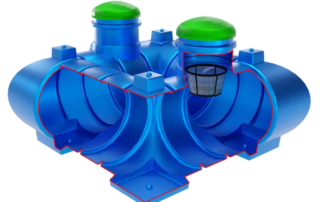

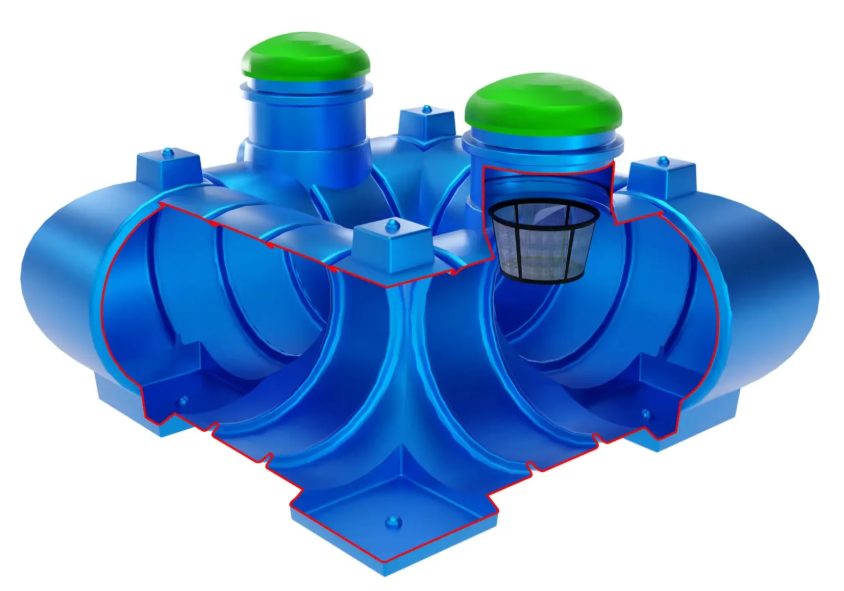

сітчастий фільтрувальний кошик,
кришки для резервуарів.
ДОДАТКОВЕ ОБЛАДНАННЯ
надбудови для резервуарів висотою 50 або 100 см,
з’єднувальні труби з ПВХ труб,

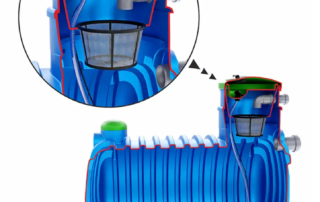

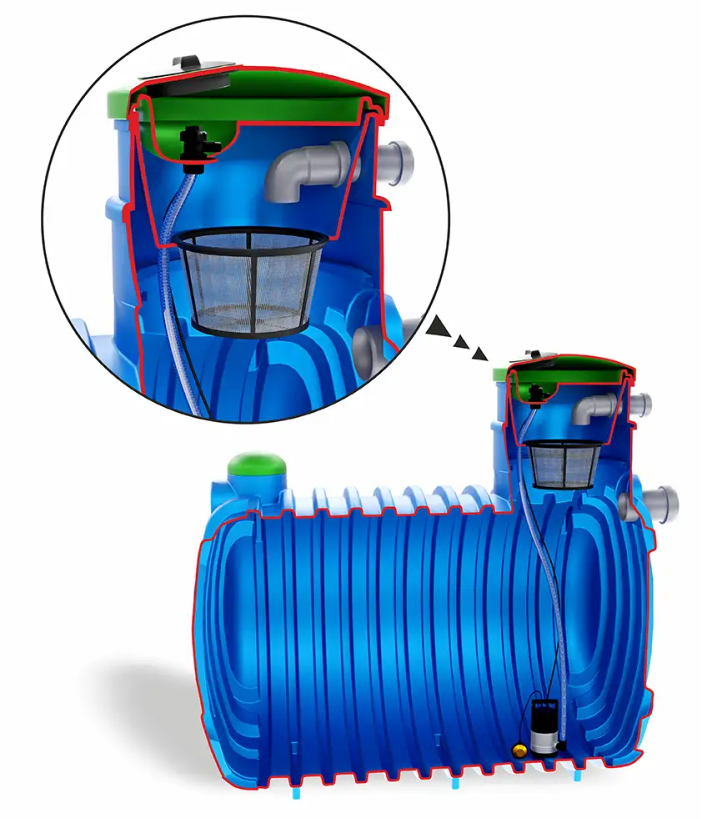

поплавковий водяний насос,
автоматичний водяний насос,
установка для збору дощової води.

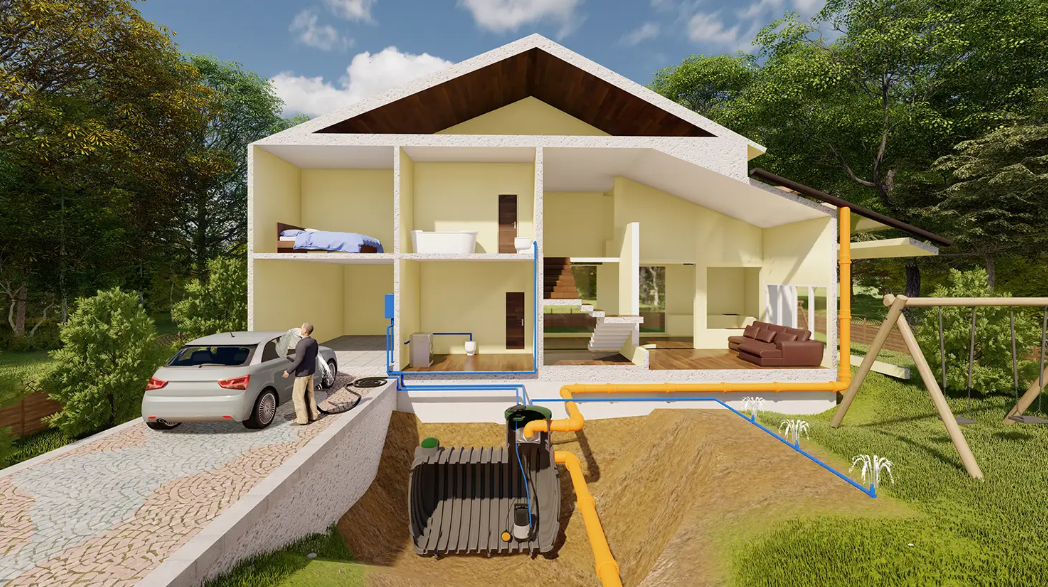

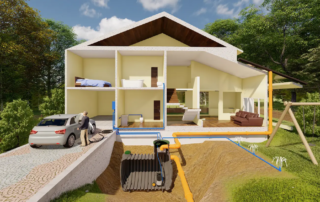

Базова система збору та зберігання дощової води оснащена підземним резервуаром, в який стікає дощова вода. Вода, що надходить у резервуар, проходить процес фільтрації, складність якого різна залежно від використовуваного розчину та його цільового призначення. Стандартне обладнання включає фільтр для збору забруднюючих речовин, розташований всередині резервуара, який збирає всі тверді забруднюючі речовини, такі як листя, дрібні гілочки тощо.
ДОСТАВКА, ТРАНСПОРТ, РОЗВАНТАЖУВАННЯ
Резервуари слід транспортувати в горизонтальному положенні (оглядові шахти вертикальні) та належним чином закріплювати кріпильними ременями. Замовник/покупець повинен бути присутнім під час розвантаження, а агрегат слід оглянути. Під час переміщення резервуара слід бути обережним. Резервуар слід піднімати за допомогою мотузки або стропи через ручку, встановлену на резервуарі, або знизу за допомогою вилкового навантажувача. Обережно підніміть резервуар з транспортного засобу та встановіть його на рівну поверхню. Не скочуйте резервуар з транспортного засобу; резервуари не можна кидати або тягнути по землі. Зверху розташована ручка, до якої можна прикріпити кріпильні ремені.
ВСТАНОВЛЕННЯ РЕЗЕРВУАРА
Загальні правила
- Для підтримки належного стану та роботи пристрою, будь ласка, дотримуйтесь цієї інструкції з експлуатації та додатків до неї.
- Про будь-які виявлені дефекти слід повідомити виробника/продавця.
- Неправильне встановлення може призвести до неправильної роботи очисної споруди.
- Розкопки та встановлення очисної споруди повинні виконуватися спеціалізованим підрядником.
- Ніколи не заходьте в невентильований резервуар – НЕБЕЗПЕКА ДЛЯ ЖИТТЯ!
- Переконайтеся, що ґрунт навколо очисної споруди не містить жодних факторів, які можуть мати негативний вплив під час та після встановлення (забезпечте стійке положення, дотримуйтесь безпечної відстані від будівель).
- Роботи не слід проводити під час сильних дощів (ризик обвалення котловану).
- Під час усіх монтажних робіт необхідно враховувати осідання ґрунту.
Перед початком встановлення перевірте, чи резервуар не був пошкоджений під час транспортування.

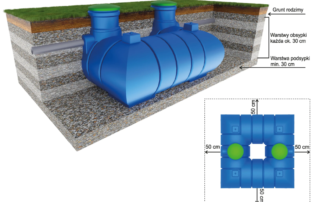

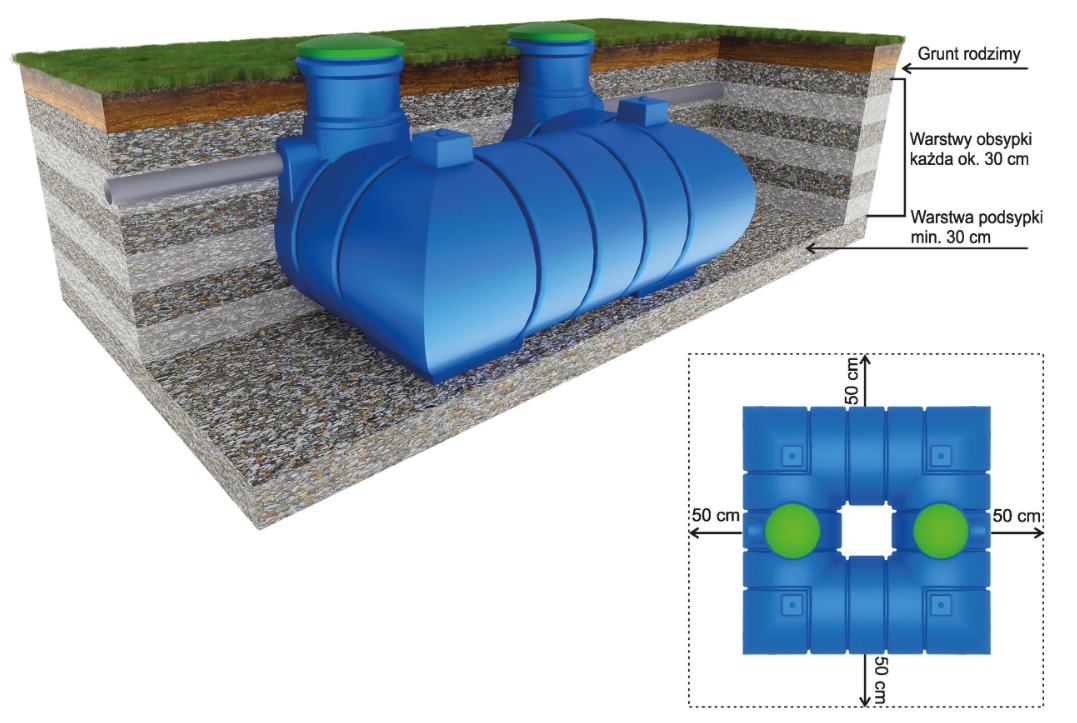

- Викопуємо траншею для відстійника, розміри якої на 0,5–1,0 м більші за розміри резервуара. Мінімальна ширина засипки становить 50 см з кожного боку резервуара.
- Ми робимо шар підстилки товщиною не менше 30 см із суміші цементу та піску у співвідношенні 1:3 та ущільнюємо його щонайменше до 85% (за шкалою Проктора).
- Опускаємо резервуар у котлован, вирівнюємо його та робимо перший 30-сантиметровий шар цементно-піщаної засипки для його стабілізації (у співвідношенні 1:3 та ущільнюємо щонайменше до 85% за шкалою Проктора).
- Після вирівнювання та стабілізації резервуара, нанесіть засипку шарами кожні 30 см, ущільнюючи її до
рівня зливного отвору, використовуючи пропорції та ступінь ущільнення, як зазначено вище (співвідношення 1:3 та ущільнення щонайменше до 85% за шкалою Проктора). Під час засипки резервуар слід наповнювати водою так, щоб рівень води завжди був трохи вищим за рівень засипки. - Після завершення засипки та її ущільнення, з’єднуємо вхідну та вихідну труби, одночасно підключаючи їх до розподільчої ями.
- Встановіть подовжувач DN 650, відрегулювавши його висоту до очікуваного рівня землі (рельєфу), та завершіть зворотну засипку та ущільнення. Під час встановлення подовжувача важливо
герметизувати точку з’єднання з резервуаром спеціальним клеєм (наприклад, клей-герметик Wurth) або іншим відповідним герметиком, а потім закріпити його гвинтами (наприклад, гвинтами Farmer). Резервуар не повинен бути покритий більш ніж на 120 см. - Після завершення встановлення відстійника слід провести перевірку на герметичність.
- Після завершення вищезгаданих робіт починаємо встановлення дренажу.
- Після розкопок, залежно від типу ґрунту, ми створюємо захисний шар з одночасною установкою дренажних труб та, за необхідності, опорний шар та покриваємо його геотекстилем.
Незначні деформації резервуара зумовлені властивостями використаного матеріалу та не впливають на належну роботу очисної споруди. Допустима деформація резервуара не більше 5%.

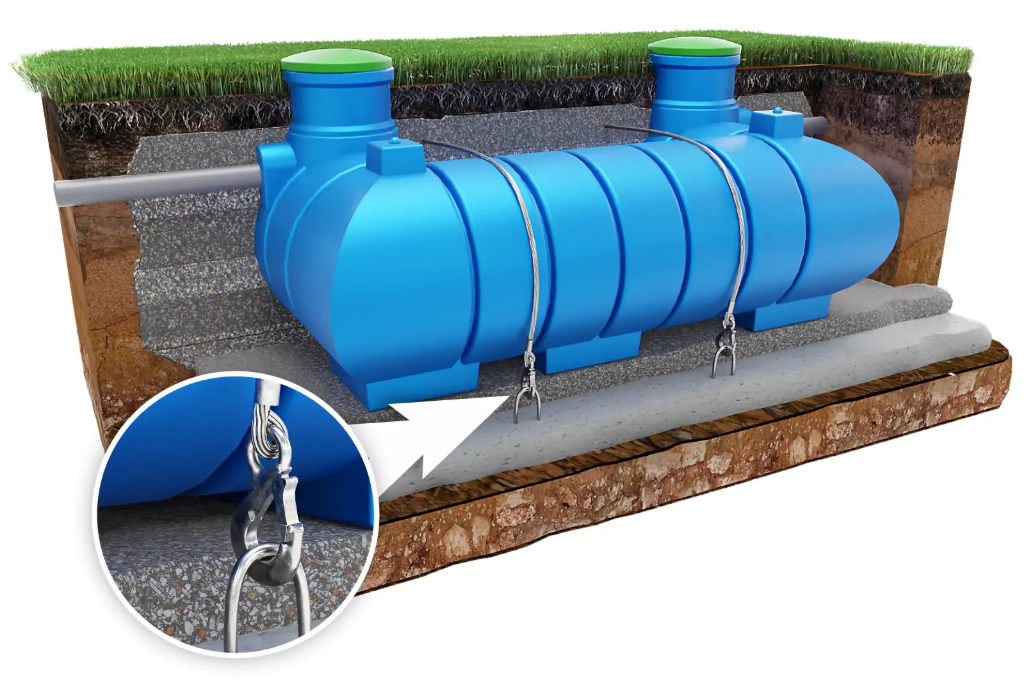

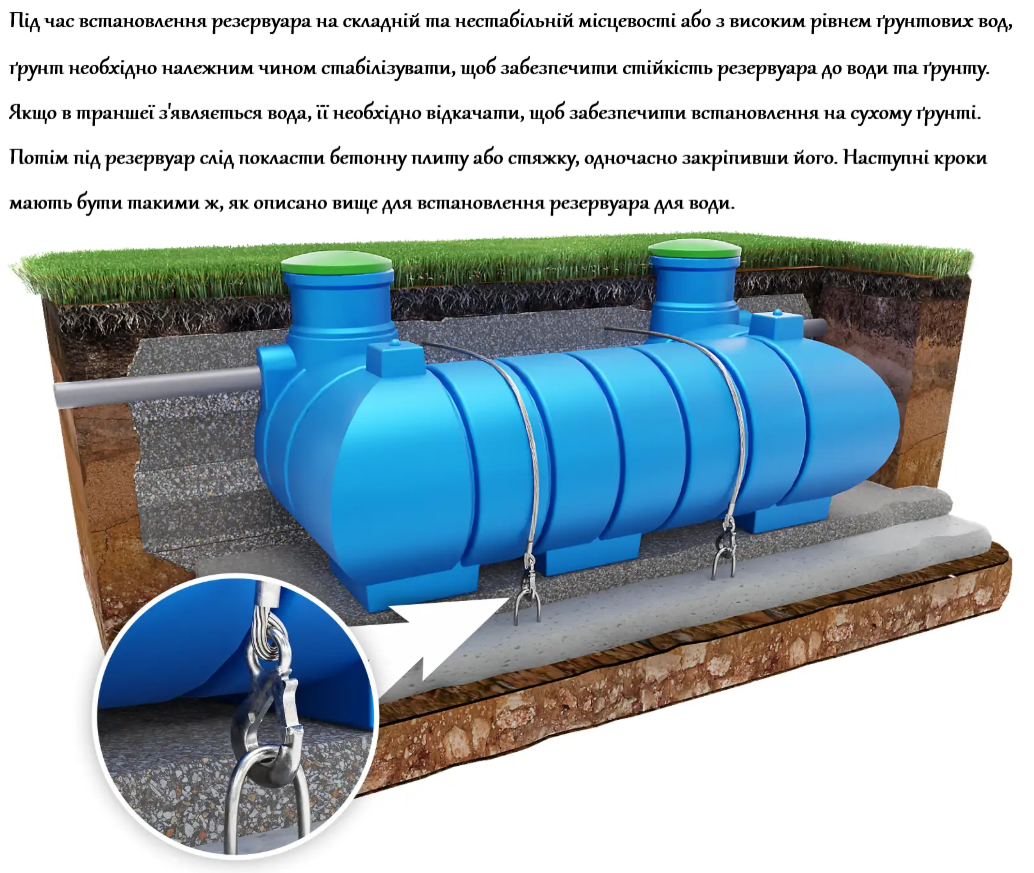

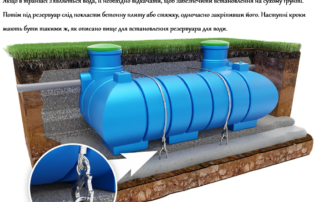

Під час встановлення резервуара на складній та нестабільній місцевості або з високим рівнем ґрунтових вод, ґрунт необхідно належним чином стабілізувати, щоб забезпечити стійкість резервуара до води та ґрунту. Якщо в траншеї з’являється вода, її необхідно відкачати, щоб забезпечити встановлення на сухому ґрунті. Потім під резервуар слід покласти бетонну плиту або стяжку, одночасно закріпивши його. Наступні кроки мають бути такими ж, як описано вище для встановлення резервуара для води.

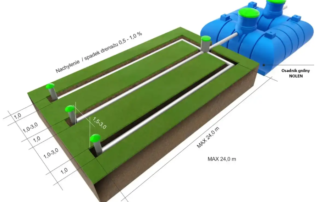

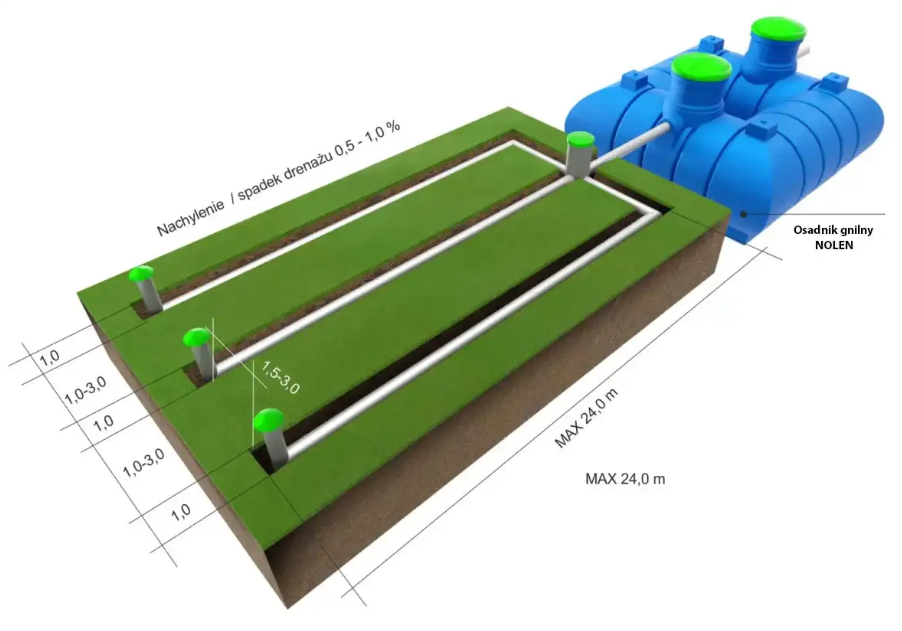

Побутова очисна споруда з інфільтраційним дренажем, виготовлена компанією Nolen Sp. z o.o., призначена для очищення побутових стічних вод з окремих ферм або житлових будинків у розсіяних забудовах, де стічні води не можуть бути скинуті в колективну каналізаційну систему. Це ефективне, довговічне та економічно вигідне рішення.

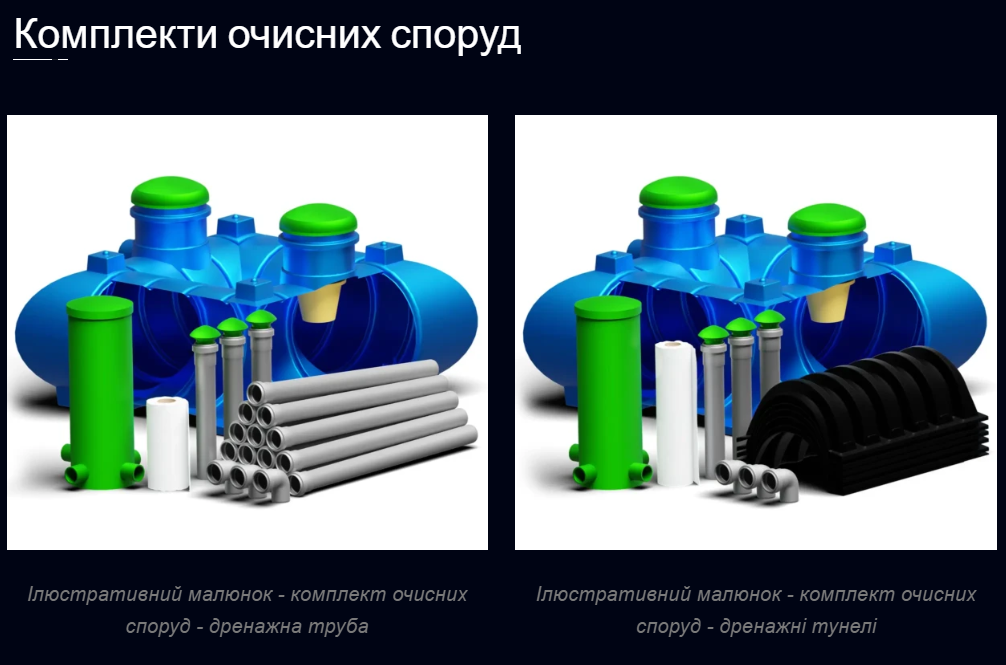

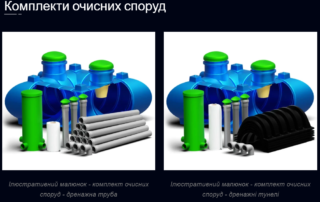

ОБЛАДНАННЯ ДЛЯ ОЧИЩЕННЯ СТІЧНИХ ВОД
кришка оглядової шахти,
фільтрувальний кошик,
труба ПП DN 110 сірого кольору, 1 м – 6 шт.
Коліно ПП DN 110 87° сірого кольору – 5 шт.
Аераційна труба – 3 шт.
Геотекстиль, ширина 0,5 м – 25 м,
дренажні труби ПП DN 110 сірого кольору, 2 м – 12 шт.
Розподільна шахта DN 300 H-05 – 1 шт.
Додатково, тунельна дренажна система.

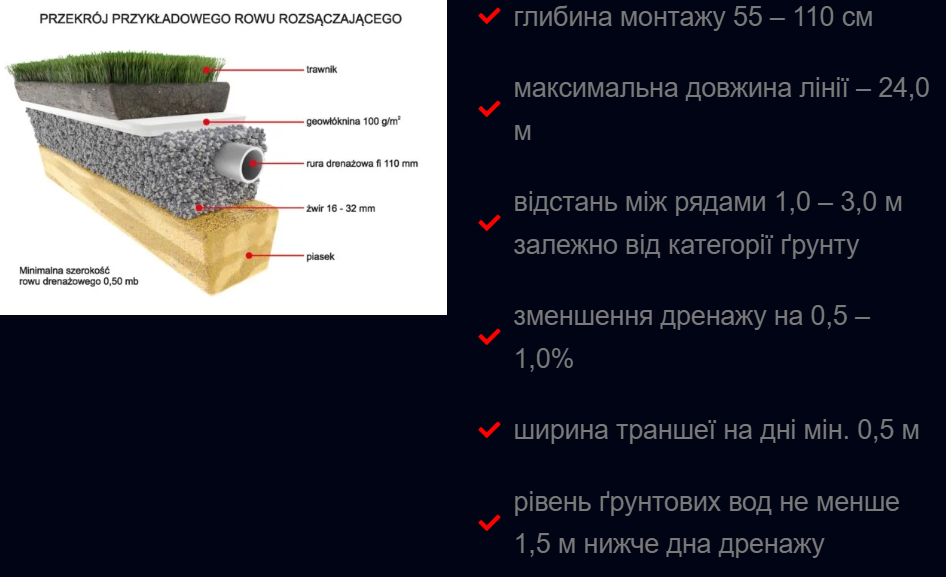

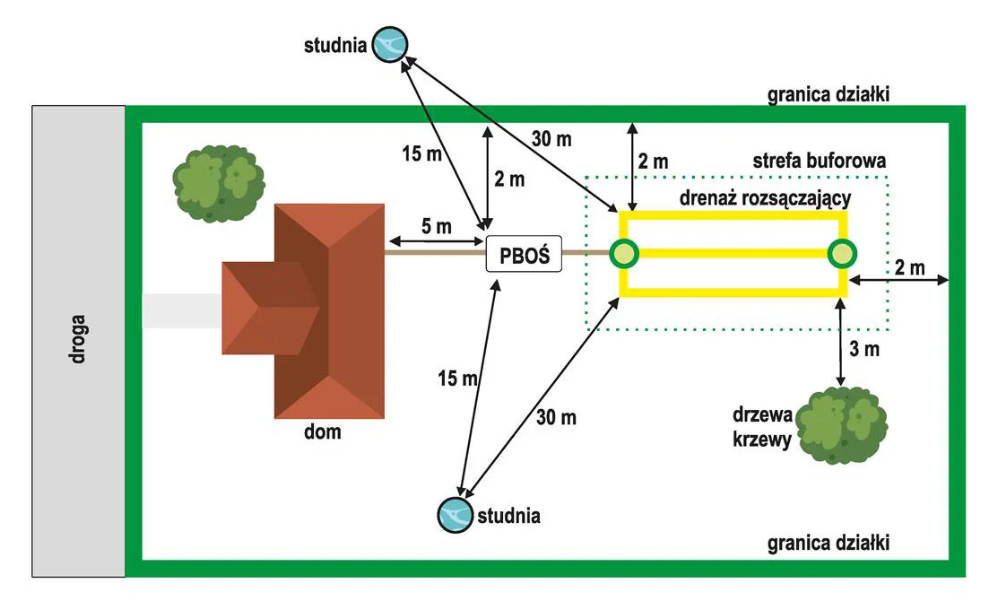

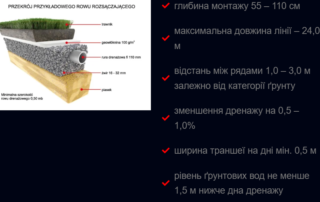

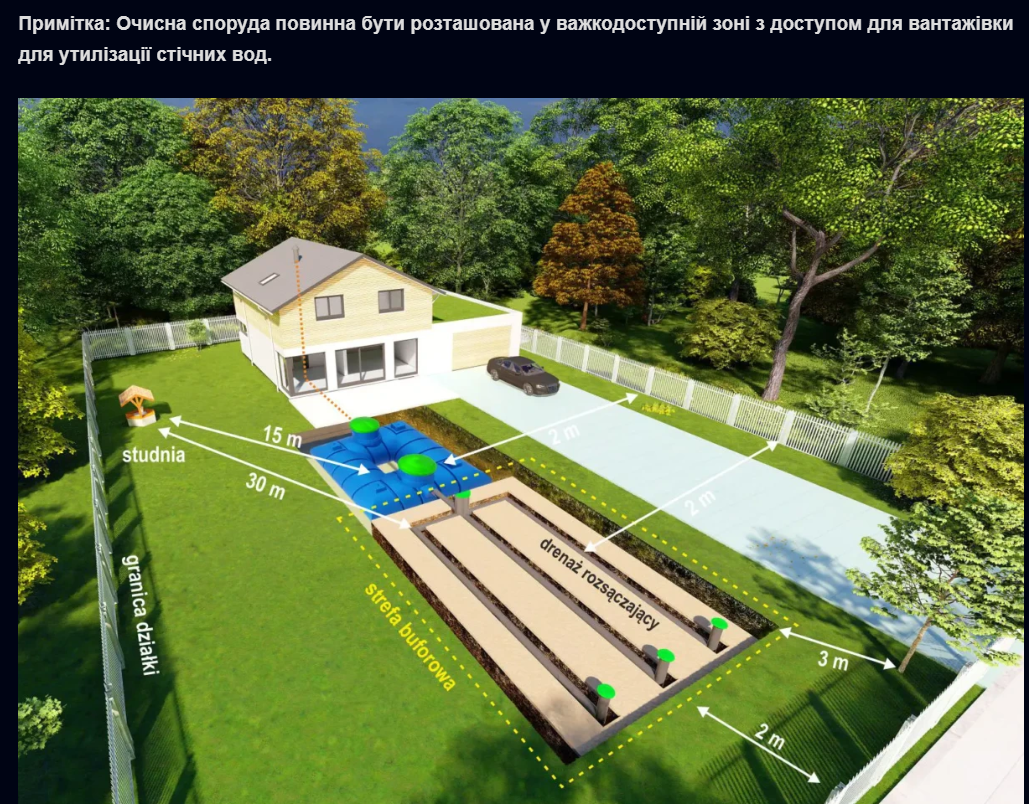

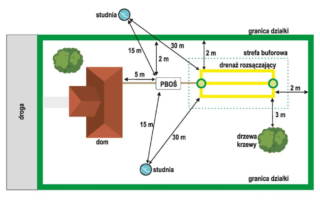

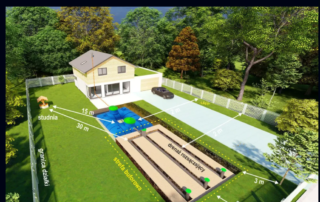

Важливою умовою використання проникного дренажу є наявність ґрунту з достатньою водопроникністю та наявність ґрунтових вод не менше ніж на 1,5 м нижче передбачуваного місця розташування проникного дренажу. В іншому випадку може знадобитися встановлення каналізаційної насосної станції та створення дренажу у вигляді насипу.
Резервуари не можна кидати або тягнути по землі. На верхній частині очисної споруди розташовані ручки, до яких можна прикріпити кріпильні ремені.
Для підтримки належного стану та роботи пристрою дотримуйтесь цієї інструкції з експлуатації та додатків до неї. Неправильне встановлення може призвести до неправильної роботи очисної споруди. Виконувати земляні роботи та встановлення очисної споруди повинен спеціалізований підрядник.
Ніколи не заходите в невентильований резервуар – НЕБЕЗПЕКА ДЛЯ ЖИТТЯ!
Переконайтеся, що земля навколо очисної споруди вільна від будь-яких факторів, які можуть негативно вплинути на неї під час та після встановлення (забезпечте стабільне положення та дотримуйтесь безпечної відстані від будівель).
Уникайте роботи під час сильних опадів (ризик обвалення траншеї).
Враховуйте осідання ґрунту під час усіх монтажних робіт.
Після встановлення резервуара та після кожного огляду під час обслуговування перевірте, чи закриті оглядові люки та чи належним чином закріплені від відкриття.
Викопайте траншею для відстійника з розмірами на 0,5–1,0 м більшими за розміри резервуара. Мінімальна ширина засипки становить 50 см з кожного боку резервуара.
Нанесіть шар піщаної підстилки товщиною не менше 30 см та утрамбуйте його щонайменше до 85% (клас Proctor).
Опустіть резервуар у котлован, вирівняйте його та нанесіть перший шар піщаної засипки товщиною 30 см для стабілізації, потім утрамбуйте його щонайменше до 85% (класу Proctor).
Перевірте положення аераційних дифузорів. Вони повинні лежати рівно на дні резервуара.
Після вирівнювання та стабілізації резервуара наносьте засипку шарами кожні 30 см, одночасно утрамбовуючи її до рівня вихідного з’єднувача, використовуючи пропорції та ступінь утрамбовування, зазначені вище. Заповнюйте відстійник водою до рівня засипки з кожним шаром. Особливу увагу слід приділити ретельному заповненню всіх заглиблень у резервуарі матеріалом та щільному утрамбовуванні шарів, щоб усунути будь-які пустоти, забезпечуючи стійкість резервуара.
Після завершення засипки та її утрамбовування одночасно підключіть вхідний та вихідний з’єднувачі до розподільчої шахти.
Встановіть подовжувач DN 650, відрегулювавши його висоту до очікуваного рівня землі, та завершіть засипку та утрамбовку. Під час встановлення подовжувача обов’язково герметизуйте місце з’єднання з резервуаром спеціальним клеєм (наприклад, клеєм та герметиком Wurth) або іншим відповідним герметиком, а потім закріпіть його гвинтами (наприклад, гвинтами Farmer). Резервуар не повинен бути перекритий більш ніж на 120 см.
Після завершення встановлення відстійника проведіть перевірку на герметичність.
Після завершення вищезазначених робіт переходьте до встановлення дренажної системи.
10. Після розкопок, залежно від типу ґрунту, створюємо захисний шар, одночасно встановлюючи дренажні труби та, за необхідності, опорний шар і покриваючи його геотекстилем.
Після встановлення пристрою та його запуску дуже важливо перевірити правильність розташування дифузорів, розташованих у зоні біологічної очистки. Люк біологічного реактора слід трохи відкрити, а за необхідності дифузор підняти та розмістити пласко на дні, щоб забезпечити рівномірну аерацію стічних вод.
Дотримання інструкцій виробника забезпечить стійкість та функціональність очисного резервуара та його належну поведінку в розкопках. Незначні деформації резервуара зумовлені властивостями використаного матеріалу та не впливають на належну роботу очисної споруди. Допустима деформація резервуара не більше 5%.

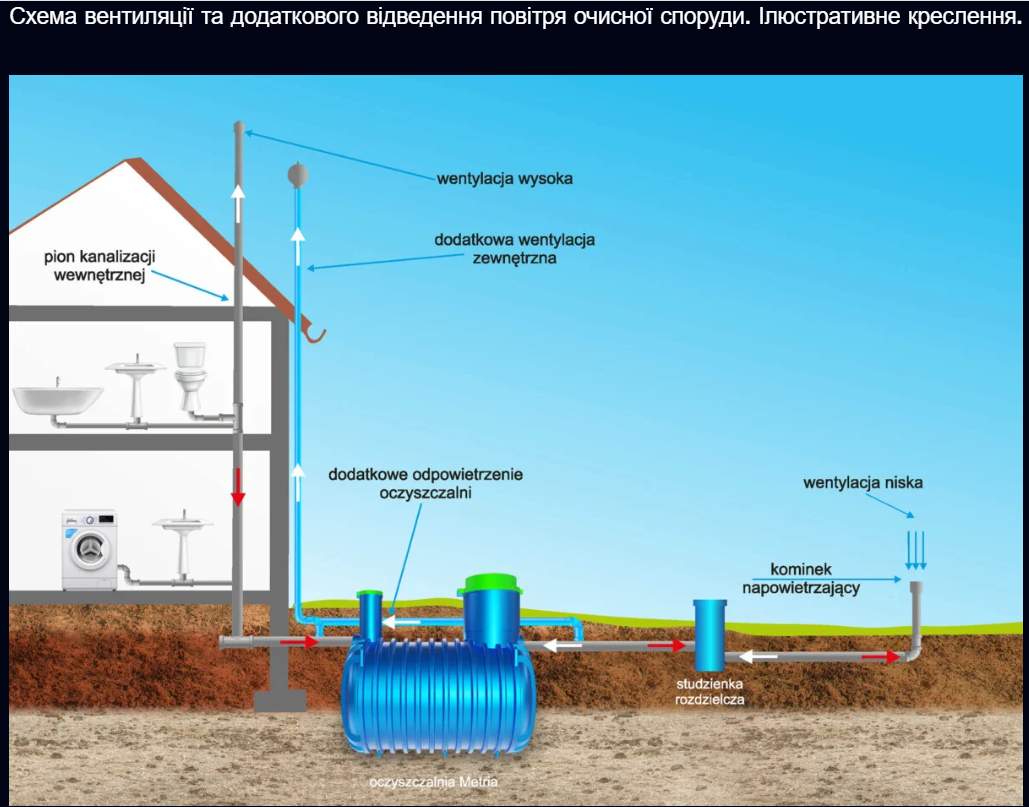

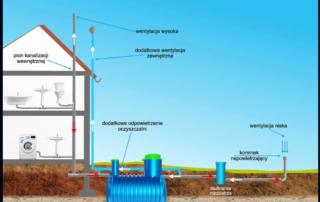

ВСТАНОВЛЕННЯ ВЕНТИЛЯЦІЇ
- Для забезпечення належної роботи очисної споруди будівля повинна бути обладнана високопродуктивною вентиляцією не менше ніж DN 110 для вентиляції каналізаційної системи.
- Вихід вентиляційної труби, що видаляє дим, повинен бути виведений над дахом будівлі.
- Вентиляція повинна проходити по прямій лінії, без вигинів або звужень, враховуючи та герметизуючи всі оглядові отвори для забезпечення правильної та ефективної роботи.
- Якщо установку планується встановити на більшій відстані від будівлі або якщо в будівлі немає високої вентиляції, додаткову вентиляцію слід передбачити на фасаді будівлі та провести на висоту щонайменше 50 см над коником даху.
- Якщо встановлення додаткової зовнішньої вентиляції в житловому будинку з різних причин неможливе, слід використовувати сусідні будівлі або інші споруди.
- Фільтраційний дренаж слід вентилювати за допомогою витяжного отвору в кінці кожної дренажної нитки – так звана низька вентиляція.
Безпечна конструкція пристрою досягається завдяки відсутності рухомих частин. Тому BDH виготовлений без електричних насосів, а монолітний бак з поліетилену (PE) забезпечує герметичність пристрою.
Біологічна очисна споруда BDH має маркування CE – вона пройшла випробування уповноваженим випробувальним органом на відповідність стандарту PN-EN 12566-3+A2:2013-10 – тому наші очисні споруди забезпечують високу ефективність очищення, підтверджену випробуваннями.
Низька чутливість до відключень електроенергії – у разі відключення електроенергії система керування налаштовує фази очищення відповідно до кількості стічних вод, що надходять на очисну споруду, та активує відповідну фазу залежно від зібраних стічних вод.
Процес очищення автоматизований, що дозволяє контролювати цикл очищення, крім того, система автоматично регулює кількість стічних вод, що надходять.
Можливість перевести очисну станцію в режим очікування – це дозволяє підтримувати процес очищення навіть за відсутності стоку стічних вод до 2 тижнів.
Легке та дешеве розширення – завдяки модульній конструкції, розширення передбачає додавання додаткового резервуара без необхідності заміни всіх елементів очисної споруди.
Очищення на станції біологічної очистки стічних вод BDH відбувається без необхідності використання біопрепаратів.
Тривалий термін служби та надійність – резервуари з ПЕ виготовляються монолітно, додатково посилені всередині резервуара сталевою арматурою.
Для встановлення очисної споруди не потрібна велика площа.
Резервуари біологічної очисної споруди BDH та компоненти всередині них на 100% придатні для переробки, а сировину можна використовувати повторно.
Пристрій енергоефективний – він економить гроші та захищає навколишнє середовище.
Очищаючи стічні води, ми захищаємо цінний ресурс: воду.
- Односімейні та багатоквартирні будинки,
- Курортні комплекси,
- Малий бізнес
